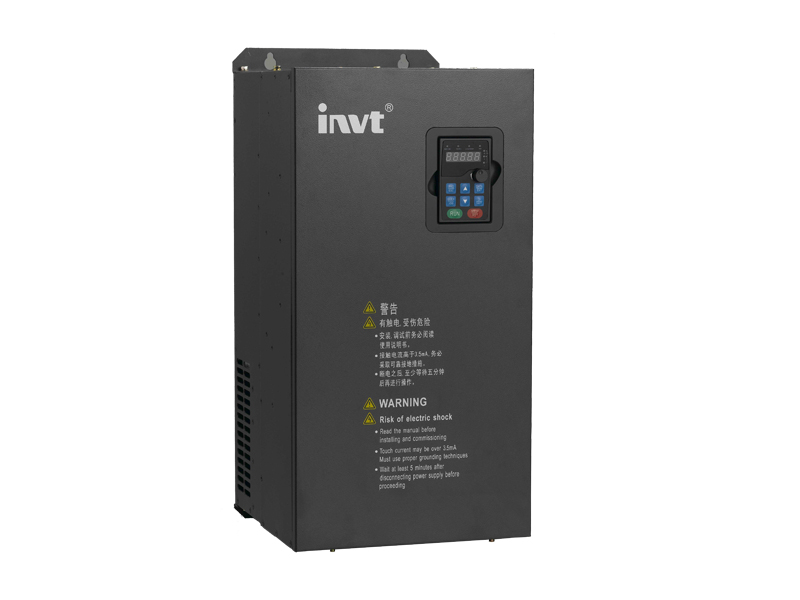

英威騰Goodrive300系列高性能開環矢量變頻器
Goodrive300是新系列高性能矢量變頻器，可廣泛應用于異步電機和永磁同步電機的調速控制。產品依托TI 32位DSP，采用矢量控制算法，實現高性能、高精度的電機驅動控制，強化了客戶易用性和行業專業化的設計，功能更優化，應用更靈活，性能更穩定。
適用場合：永磁同步電機、機床、紡織機械、橡塑機械、起重、油田、印刷包裝、空壓機等行業。
● 適用范圍廣
適用異步電機和永磁同步電機的矢量控制，有效減少用戶庫存，無需考慮電機類型兼容問題，不再需要為不同的電機分別備不同變頻器的庫存；
● 性能優異
良好的控制性能：1：200的調速比（SVC）、0.25Hz/150%的啟動轉矩、多種制動模式，無需制動電阻就可以實現的快速磁通制動模式；
● 環境適應性強
緊湊型結構設計、獨立風道設計、多種安裝方式，大幅度提升的功率密度，有效縮小用戶安裝體積要求，滿足苛刻的用戶安裝條件；
全獨立風道設計，有效提升變頻器的防護效果，適應各種復雜的用戶現場環境；
兼容底板安裝和法蘭安裝兩種安裝模式，適應不同的用戶需求；
● 功能豐富
兩套電機參數、V?F分離設置、虛擬端子功能、轉速追蹤、繼電器延時輸出等 ；
兩套電機參數，滿足客戶不同電機共用一臺變頻器，有效降低客戶設備投入；
V?F分離功能，滿足各種變頻電源客戶需求，實現V/F曲線的靈活設置；
● 可靠性高
引入了熱仿真技術，全部機型都進行了熱力學仿真，有效規劃整機的散熱，提升產品可靠性；
全系列產品內置C3級別濾波器，有效消除變頻器對外界干擾，提升了產品的兼容性；
所有產品全部經過了高溫、低溫、低氣壓、振動等復雜的產品驗證，從源頭確保了產品的可靠性；
產品全部通過CE認證、德國TUV-SUD的產品認證，同時加貼TUV-mark和CE認證標識，產品達到了歐洲***苛刻的產品技術標準要求；
強大的硬件配置：寬電壓范圍輸入、支持直流輸入、共直流母線設計、內置制動單元（30kW以下）、可外引的高性能LED鍵盤、數量眾多的I/O端子、標配C3濾波器等。
● 多種選配件
可選多種通信擴展卡、高性能LCD液晶鍵盤、濾波器、輔助電源、制動單元、能量回饋單元和電抗器等選配件進行功能擴展。
| 功能描述 | 規格指標 | |
| 輸入 | 輸入電壓（V） | AC 3PH 380V(-15%)～440V(+10%) 額定電壓：380V |
| AC 3PH 380V(-10%)～550V(+10%) 額定電壓：500V | ||
| AC 3PH 520V(-15%)～690V(+10%) 額定電壓：660V | ||
| 輸入頻率（Hz） | 50Hz/60Hz，允許范圍47～63Hz | |
| 輸出 | 輸出電壓（V） | 0～輸入電壓 |
| 輸出頻率（Hz） | 0～400Hz | |
| 技術控制性能 | 控制方式 | 空間電壓矢量控制模式，無PG 矢量控制模式 |
| 電機類型 | 異步電機、永磁同步電機 | |
| 調速比 | 異步電機1:200（SVC），永磁同步電機1:20（SVC） | |
| 速度控制精度 | ±0.2%（無PG矢量控制） | |
| 速度波動 | ±0.3%（無PG矢量控制） | |
| 轉矩響應 | <20ms（無PG矢量控制） | |
| 轉矩控制精度 | <10%（無PG矢量控制） | |
| 啟動轉矩 | 異步電機：0.25Hz/150%（無PG矢量控制） | |
| 永磁同步電機：2.5Hz/150%（無PG矢量控制） | ||
| 過載能力 | 150%額定電流60s； | |
| 180%額定電流10s； | ||
| 200%額定電流1s。 | ||
| 運行控制性能 | 頻率設定方式 | 數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、簡易PLC設定、PID設定、MODBUS通訊設定、PROFIBUS通訊設定等，可實現設定的組合和設定通道的切換 |
| 自動電壓調整功能 | 當電網電壓變化時，能自動保持輸出電壓恒定 | |
| 故障保護功能 | 提供過流、過壓、欠壓、過溫、缺相、過載等30多種故障保護功能，可記錄故障時變頻器運行的詳細狀態，并具有故障自動復位功能 | |
| 轉速追蹤再啟動功能 | 實現對旋轉中的電機的無沖擊平滑起動 | |
| 注意：4kW（含）以上具有該功能。 | ||
| 外圍接口 | 端子模擬量輸入分辯率 | 不大于20mV |
| 端子開關量輸入分辯率 | 不大于2ms | |
| 模擬輸入 | 2 路（AI1、AI2）0~10V/0~20mA，1 路（AI3）-10~10V | |
| 模擬輸出 | 2 路（AO1、AO2）0~10V /0~20mA | |
| 數字輸入 | 8 路普通輸入，***大頻率1kHz，內部阻抗：3.3kΩ； | |
| 1 路高速輸入，***大頻率50kHz | ||
| 數字輸出 | 1 路高速脈沖輸出，***大頻率50kHz； | |
| 1 路Y 端子開路集電極輸出 | ||
| 繼電器輸出 | 兩路可編程繼電器輸出 | |
| RO1A 常開，RO1B 常閉，RO1C 公共端 | ||
| RO2A 常開，RO2B 常閉，RO2C 公共端 | ||
| 觸點容量：3A/AC250V，1A/DC30V | ||
| 其它 | 安裝方式 | 支持壁掛式、落地式、法蘭式安裝三種方式 |
| 運行環境溫度 | -10~50℃，40℃以上降額使用 | |
| 平均無故障時間 | 2 年（25 度環境溫度） | |
| 防護等級 | IP20 | |
| 冷卻方式 | 強制風冷 | |
| 制動單元 | 380V 30kW（含）以下內置，380V 37kW（含）以上選配外置 | |
| 500V 18.5kW（含）以下內置，500V 22kW（含）以上選配外 | ||
| 660V 選配外置 | ||
| EMC濾波器 | 380V 內置C3 濾波器：滿足IEC61800-3 C3 等級要求 | |
| 500V 和660V 無內置C3 濾波器 | ||
| 可選配外置濾波器：滿足IEC61800-3 C2 等級要求 | ||
